Все насосы водоканала стоят ровно до тех пор, пока есть электричество. Собственная трансформаторная подстанция и распределительный пункт — это узел, поражение которого останавливает водоснабжение так же надёжно, как удар по самой насосной, но стоит атакующему дешевле: ТП компактна и стоит на открытой площадке.
МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в Усть-Луге и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.
Что происходит при попадании БПЛА
- Поражение силового трансформатора — остановка всей площадки водоканала
- Повреждение ячеек 6/10 кВ: сроки поставки высоковольтного оборудования — месяцы
- Выход из строя ДГУ — нет резерва на время восстановления основного питания
- Пожар трансформаторного масла с распространением на соседние сооружения
- Питание насосных по одной линии делает энергоузел единой точкой отказа
Что требует закон
Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.
Опубликованный проект впервые вводит в ПП № 1467 защиту от беспилотников: системы пассивной защиты — сетчатые ограждения, экраны и навесы — для объектов всех категорий, а средства обнаружения и радиоэлектронного подавления — для объектов 1–2 категорий. Общественное обсуждение — до 15 августа 2026 года. Для трансформаторной подстанции и дизельной это означает, что ЗОК из желательной меры становится обязательной.
Проектируется конструкция по СП 542.1325800.2024 — единственному действующему своду правил по защитным ограждающим конструкциям от БПЛА. Подробный разбор требований, категорий и сроков — в статье «ПП № 1467 и новые требования по БПЛА».
Что защищаем на объекте
Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:
- Здание ТП или блочная КТП, силовой трансформатор
- Распределительный пункт и ячейки 6/10 кВ
- Дизель-генераторная установка и топливный бак
- Кабельные сооружения, вводные кабельные линии
- Шкафы АВР и оперативного тока

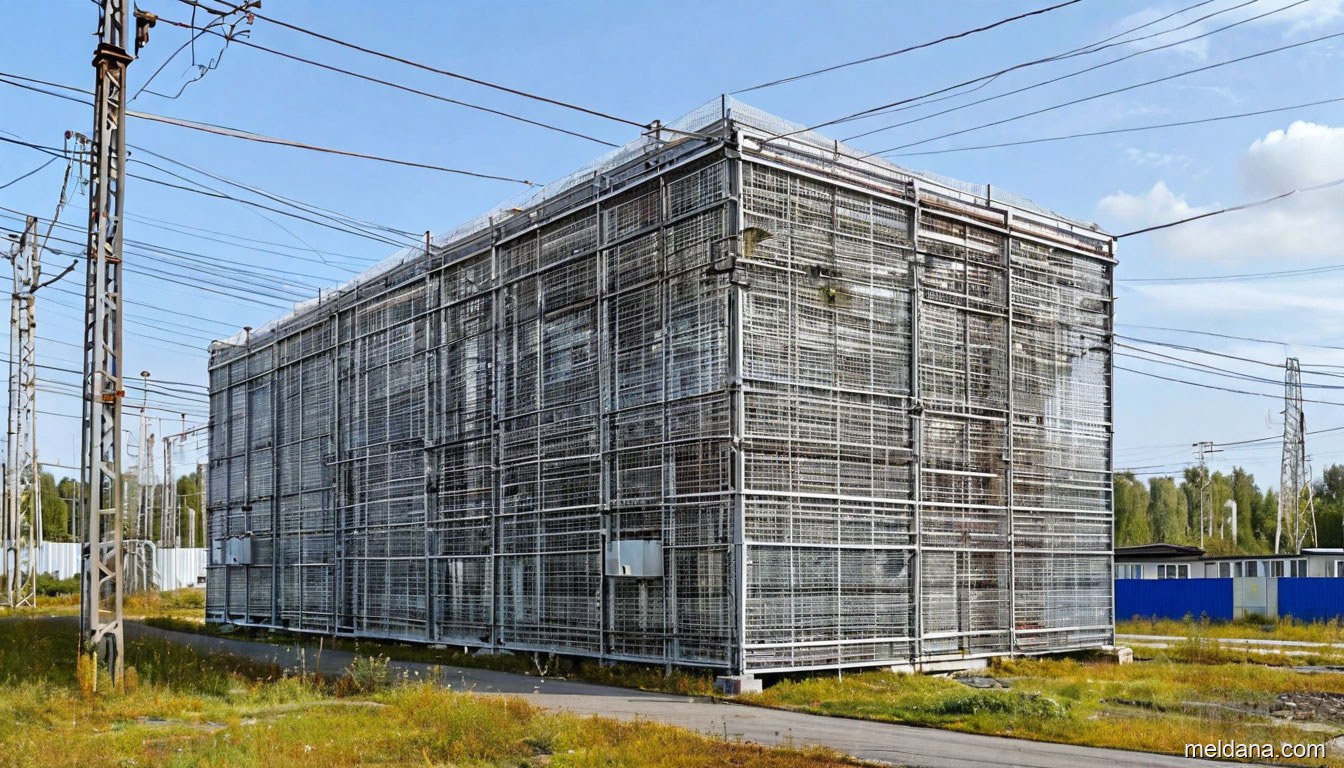

Почему здесь нужна диэлектрическая конструкция ЗАСЛОН-Д
Обычная стальная сетка рядом с токоведущими частями создаёт новую аварию вместо защиты: при обрыве или провисании полотно перекрывает межфазное расстояние и вызывает короткое замыкание — то есть ровно тот отказ, от которого защищались. Для энергетических объектов мы применяем суббренд ЗАСЛОН-Д — диэлектрическое исполнение:
- Полотно из синтетических высокопрочных нитей без металлического сердечника — не проводит ток и не создаёт наведённого потенциала.
- Изолирующие вставки в тросовой системе и диэлектрические оттяжки в зонах приближения к токоведущим частям.
- Габариты приближения по ПУЭ. Опоры и полотно размещаются с соблюдением допустимых расстояний до частей под напряжением; работа в этой зоне закладывается в ППР отдельным разделом и ведёт к удорожанию монтажа примерно на 17 %.
- Молниезащита и заземление. Конструкция включается в систему молниезащиты объекта с расчётом зоны защиты — для энергоузла это обязательный раздел проекта.
ДГУ с расходным баком — взрывопожароопасная зона: для неё применяется негорючее полотно, а выхлопной тракт и воздухозаборы охлаждения остаются свободными. Перекрытие радиатора приведёт к перегреву ДГУ при первом же запуске, поэтому просветы проектируются по расчёту воздухообмена, а не по остаточному принципу.
Параметры типового решения
| Параметр | Значение |
|---|---|
| Защищаемый объект | здание ТП 6/10 кВ 9 × 12 м, высота 5 м |
| Схема ЗОК | Клеть на независимом каркасе (верх + бока) (типовое решение ТР-01 / ТР-04 / ТР-05) |
| Зона накрытия | верх и бока — полное накрытие |
| Габарит конструкции в плане | 19,0 × 22,0 м |
| Высота конструкции | 8,0 м |
| Отступ от защищаемых конструкций | 5 м |
| Несущие опоры | 17 шт. с шагом 5 м |
| Площадь защитного полотна | ≈ 1 128 м² |
Уровень защиты и расчётные нагрузки
Для этого объекта расчётный уровень защиты — 3 по СП 542.1325800.2024. Расчётный класс БПЛА — лёгкий (30–100 кг, до 56 кДж); класс полотна — A+/B− — металл двойного кручения, арамид. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.
| Параметр | Значение |
|---|---|
| Уровень защиты (СП 542, табл. 6.1) | 3 — A+/B− — металл двойного кручения, арамид |
| Расчётный класс БПЛА | лёгкий (30–100 кг, до 56 кДж) |
| Полотно | ЗАСЛОН Сеть-М 80-2,7 (ЗС-СМ-0227) + доп. сетка ЗС-СП-0240 |
| Тросовая система | ⌀6 периметр + ⌀8–10 верх |
| Несущая опора | стойка 9 м |
| Отступ конструкции от объекта | 5 м |
| Шаг несущих опор | 5 м |
Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).
Стоимость
Для объекта из расчёта выше бюджет ЗОК — от 8,4 млн ₽ без НДС; верхний ориентир до обмеров — 11,7 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 5 738 ₽ за м² при площади ≈ 1 128 м².
| Статья | Сумма | Доля |
|---|---|---|
| Оборудование и материалы ЗАСЛОН | 3,3 млн ₽ | 39,0 % |
| Монтаж, фундаменты, натяжение | 3,9 млн ₽ | 47,0 % |
| Проектирование и изыскания (ПИР) | 0,6 млн ₽ | 7,5 % |
| Логистика и мобилизация | 0,5 млн ₽ | 6,5 % |
| Итого | от 8,4 млн ₽ | 100 % |
Отдельно проектирование заказывается примерно за 0,3 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.
Сроки
Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 3–4 недели, часть работ — по наряду-допуску. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.
Полный состав работ и порядок сдачи — на странице услуги «под ключ».
