Защита насосной станции первого подъёма от БПЛА в Усть-Луге — ЗОК ЗАСЛОН
Насосная первого подъёма поднимает воду из источника и подаёт её на очистные — это начало всей цепочки водоснабжения города. Резерва здесь почти нет: остановка насосной I подъёма означает, что через несколько часов опустеют резервуары чистой воды, а за ними встанет подача в сеть. Восстановление затопленного машинного зала — это недели, а не часы.
МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в Усть-Луге и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.
Что происходит при попадании БПЛА
- Поражение насосных агрегатов и электродвигателей — остановка подачи воды на очистные
- Повреждение всасывающих и напорных водоводов — затопление машинного зала
- Выход из строя РУ 6/10 кВ и частотных приводов — длительный простой из-за сроков поставки
- Остановка приёма воды из источника обесценивает работу всей остальной цепочки
- Насосная I подъёма обычно вынесена за периметр города — физическая охрана здесь минимальна
Что требует закон
Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.
Опубликованный проект впервые вводит в ПП № 1467 защиту от беспилотников: системы пассивной защиты — сетчатые ограждения, экраны и навесы — для объектов всех категорий, а средства обнаружения и радиоэлектронного подавления — для объектов 1–2 категорий. Общественное обсуждение — до 15 августа 2026 года. Для насосной станции первого подъёма это означает, что ЗОК из желательной меры становится обязательной.
Проектируется конструкция по СП 542.1325800.2024 — единственному действующему своду правил по защитным ограждающим конструкциям от БПЛА. Подробный разбор требований, категорий и сроков — в статье «ПП № 1467 и новые требования по БПЛА».
Что защищаем на объекте
Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:
- Здание насосной — кровля, фасады и въездные ворота машинного зала
- Приёмная камера и всасывающие трубопроводы
- Распределительное устройство 6/10 кВ и трансформаторная подстанция
- Вентиляционные шахты и фонари машинного зала — уязвимые проёмы сверху
- Узел учёта и павильон управления задвижками
Первый пояс ЗСО: главное ограничение проекта
Насосная I подъёма почти всегда стоит в первом поясе зоны санитарной охраны источника. Это накладывает на ЗОК ограничения, которых нет ни на одном другом объекте водоканала:
- Запрет на любое загрязнение. Антикоррозийная защита выполняется в заводских условиях горячим цинкованием — окраска и обезжиривание на площадке в первом поясе исключены.
- Фундаменты без мокрых процессов. Применяем винтовые сваи: нет бетонирования, нет нарушения растительного слоя и путей поверхностного стока к водозабору.
- Согласование с санитарной службой. Проект ЗОК проходит согласование как объект, возводимый в границах ЗСО; в проект включается раздел с решениями по санитарному режиму площадки и вывозу отходов монтажа.
- Береговая линия и подтопление. Для площадок в паводковой зоне отметка низа конструкции и защита свай от размыва считаются на уровень паводка 1 % обеспеченности.
Конструкция возводится вокруг действующего здания на собственных фундаментах, поэтому насосные агрегаты продолжают работать. Работы на кровле ведутся посекционно с оформлением наряда-допуска; отключение требуется только на время подключения молниезащиты и заземления — обычно 2–4 часа по согласованному с диспетчером окну.

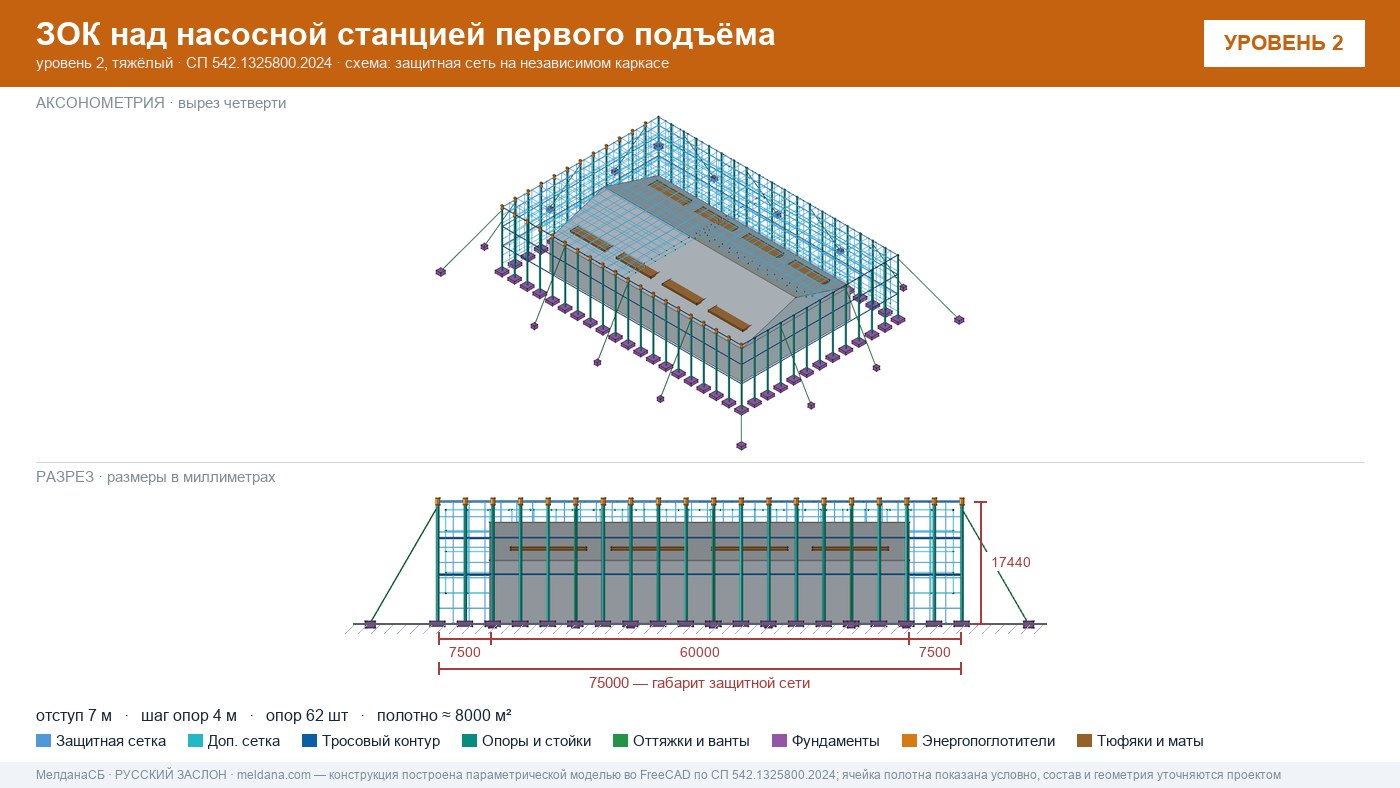

Параметры типового решения
| Параметр | Значение |
|---|---|
| Защищаемый объект | здание насосной 15 × 24 м, высота 8 м |
| Схема ЗОК | Клеть на независимом каркасе (верх + бока) (типовое решение ТР-01 / ТР-04 / ТР-05) |
| Зона накрытия | верх и бока — полное накрытие |
| Габарит конструкции в плане | 27,0 × 36,0 м |
| Высота конструкции | 11,0 м |
| Отступ от защищаемых конструкций | 6 м |
| Несущие опоры | 32 шт. с шагом 4 м |
| Площадь защитного полотна | ≈ 2 476 м² |
Уровень защиты и расчётные нагрузки
Для этого объекта расчётный уровень защиты — 2 по СП 542.1325800.2024. Расчётный класс БПЛА — средний (100–250 кг, до 390 кДж); класс полотна — B — арамид + энергопоглощение. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.
| Параметр | Значение |
|---|---|
| Уровень защиты (СП 542, табл. 6.1) | 2 — B — арамид + энергопоглощение |
| Расчётный класс БПЛА | средний (100–250 кг, до 390 кДж) |
| Полотно | ЗАСЛОН Сеть-АР 30/50 (ЗС-СА-0230/0250) или ЗАСЛОН-М 80-2,7-Т |
| Тросовая система | ⌀8–12, шаг тросовой сетки 1,5 м |
| Несущая опора | стойка 12 м / колонна К150 / фермы |
| Отступ конструкции от объекта | 6 м |
| Шаг несущих опор | 4 м |
Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).
Стоимость
Для объекта из расчёта выше бюджет ЗОК — от 10,9 млн ₽ без НДС; верхний ориентир до обмеров — 15,2 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 4 400 ₽ за м² при площади ≈ 2 476 м².
| Статья | Сумма | Доля |
|---|---|---|
| Оборудование и материалы ЗАСЛОН | 4,9 млн ₽ | 45,0 % |
| Монтаж, фундаменты, натяжение | 4,1 млн ₽ | 38,0 % |
| Проектирование и изыскания (ПИР) | 0,8 млн ₽ | 7,5 % |
| Логистика и мобилизация | 1,0 млн ₽ | 9,5 % |
| Итого | от 10,9 млн ₽ | 100 % |
Отдельно проектирование заказывается примерно за 0,4 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.
Сроки
Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 3–5 недель. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.
Полный состав работ и порядок сдачи — на странице услуги «под ключ».
